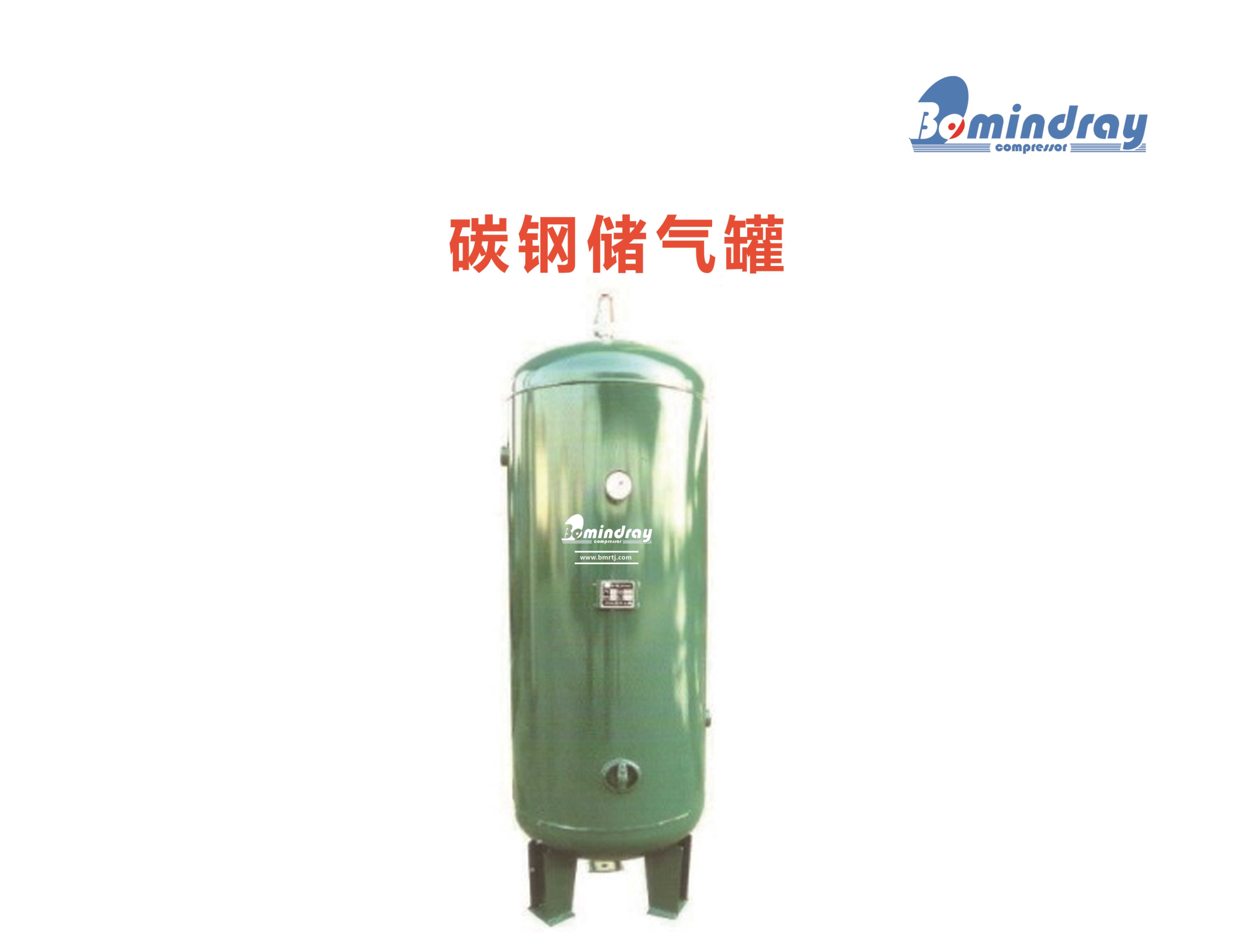

碳钢储罐
序号 | 型号 | 容积 | 内径 | 总高 | 进口 | 出口 | 支座 | 安全阀 | 排污阀 | |||
M³ | φ1mm | H1mm | 法兰 | 螺纹 | 法兰 | 螺纹 | φ2mm | φ3mm | ||||
1 | C-0.3/0.8-A | 0.3 | 500 | 1780 | DN50 | RP1 | DN50 | PR1 | 400 | 20 | RP3/4 | RP1/2 |
2 | C-0.5/0.8-A | 0.5 | 600 | 1870 | DN50 | RP1 | DN50 | PR1 | 420 | 20 | RP3/4 | RP1/2 |
3 | C-0.6/0.8-A | 0.6 | 700 | 1940 | DN50 | RP1 | DN50 | PR1 | 490 | 20 | RP3/4 | RP1/2 |
4 | C-1.0/0.8-A | 1.0 | 800 | 2200 | DN65 | RP1 1/2 | DN65 | PR2 1/2 | 560 | 24 | RP1 | RP1/2 |
5 | C-1.5/0.8-A | 1.5 | 1000 | 2300 | DN80 | RP2 | DN80 | PR2 1/2 | 700 | 24 | RP1 1/4 | RP3/4 |
6 | C-2.0/0.8-A | 2.0 | 1000 | 2750 | DN80 | RP2 1/2 | DN80 | —— | 700 | 24 | RP1 1/4 | RP3/4 |
7 | C-3.0/0.8-A | 3.0 | 1200 | 2850 | DN100 | RP2 1/2 | DN100 | —— | 840 | 24 | RP1 1/4 | RP3/4 |
8 | C-4.0/0.8-A | 4.0 | 1400 | 3050 | DN100 | —— | DN100 | —— | 1050 | 24 | RP1 1/2 | RP3/4 |
9 | C-5.0/0.8-A | 5.0 | 1500 | 3350 | DN125 | —— | DN125 | —— | 1100 | 30 | RP1 1/2 | RP3/4 |
10 | C-6.0/0.8-A | 6.0 | 1500 | 3850 | DN125 | —— | DN125 | —— | 1100 | 30 | RP1 1/2 | RP3/4 |
11 | C-8.0/0.8-A | 8.0 | 1800 | 3770 | DN150 | —— | DN150 | —— | 1350 | 30 | RP1 1/2 | RP3/4 |
12 | C-10.0/0.8-A | 10.0 | 1800 | 4250 | DN150 | —— | DN150 | —— | 1350 | 30 | RP1 1/2 | RP3/4 |
13 | C-12.0/0.8-A | 12.0 | 2000 | 4350 | DN150 | —— | DN150 | —— | 1500 | 30 | RP1 1/2 | RP1 |
14 | C-15.0/0.8-A | 15.0 | 2200 | 4500 | DN200 | —— | DN200 | —— | 1650 | 30 | RP2 | RP1 |
15 | C-20.0/0.8-A | 20.0 | 2500 | 4650 | DN200 | —— | DN200 | —— | 1875 | 36 | RP2 | RP1 |
16 | C-25.0/0.8-A | 25.0 | 2500 | 5650 | DN200 | —— | DN200 | —— | 1875 | 36 | RP2 | RP1 |
17 | C-30.0/0.8-A | 30.0 | 2600 | 6200 | DN250 | —— | DN250 | —— | 1950 | 36 | RP2 | RP1 1/4 |
18 | C-35.0/0.8-A | 35.0 | 2600 | 7200 | DN250 | —— | DN250 | —— | 1950 | 36 | RP2 | RP1 1/4 |
19 | C-40.0/0.8-A | 40.0 | 3000 | 6400 | DN300 | —— | DN300 | —— | 2250 | 36 | RP2 | RP1 1/4 |
20 | C-50.0/0.8-A | 50.0 | 3000 | 7900 | DN300 | —— | DN300 | —— | 2250 | 36 | RP2 | RP1 1/4 |
